一、 概述

JDF5043GGSBAW6系列供水車采用國內先進技術和工藝，使用國內知名底盤廠生產的專用車底盤改制而成，動力強勁，行動快，滅火劑裝載量大。器材室、泵室均采用優質高強度型鋼焊接。罐體內部進行深度防腐處理。裝配了天津通潔高壓泵制造有限公司生產的3D5E柱塞式高壓泵和力拓汽車配件公司生產的水炮。滅火效率高，性能可靠，操作非常方便。該系列車型特別適合于缺水地區、老城區、歷史建筑火災及高層住宅發生的火災撲救，具備滅火效率高、用水量少（較傳統直流水槍可省水60%）、供水力強、極簡操作和機動靈活的特點。

整車參數

有關底盤部分的使用方法和操作說明請參閱底盤使用說明書，本說明書主要對改裝部分的使用操作、維護、保養等進行必要的說明。該系列車輛由底盤、附加電氣系統、器材箱、容罐、傳動系、水泵、進、出水管路、水炮等組成。

二、主要規格性能參數

一、產品標識：

底盤銘牌：位于駕駛室內

VIN碼：   位于車架大梁上

整車標牌：安裝在右前器材箱前端

圖1：底盤銘牌

圖2：VIN碼：

圖3：整車標牌

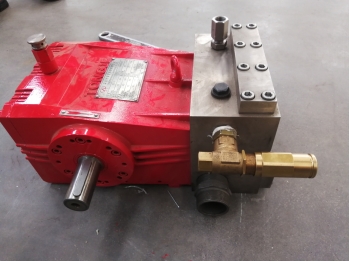

高壓泵參數

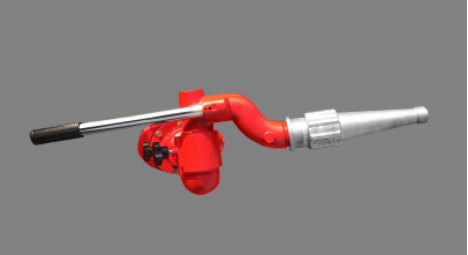

消防炮參數

圖4

1、底盤      2、水罐         3、器材箱     4、護欄             5、扶手     6、爬梯     7、外注水口      8、左側防護        9、右側防護     10、后組合尾燈      11、牌照燈       12、后保險杠

    該系列車輛設有駕駛室及乘員室，全金屬結構，順開四門，可乘座5人。駕駛室乘員2人，乘員室3人。

    駕駛室內加裝有取力器控制開關、各種附加控制開關。

2. 器材箱

器材箱為獨立鋼結構，內部可裝取器材，器材箱兩側安裝卷簾門。

3. 容罐

    采用連接板與底盤及副車架，連接穩定可靠。容罐的頂部開有人孔口、溢水口、注水口、液位器口、吊環及安全防護欄等；罐底設有積存口、排污口；后封板開有出水口；罐內設防蕩板。

4. 附加傳動系

    附加傳動系由取力器、泵傳動軸及支架（座）等組成。

取力器為夾心式全功率輸出、齒輪傳動、手（氣）動控制，夾裝于離合器與變速器之間。取力器將發動機的功率和扭矩通過泵傳動軸傳遞給消防泵。

5.泵及管路

1. 出水管    2.消防栓注水口     3.調壓閥    4.水泵    5.罐出水管路

6.過濾器

泵體為不銹鋼制造，具有耐腐蝕、結構緊湊、操作簡潔、維修方便等特點。

6. 泵室

泵室為獨立鋼結構，內部可裝取器材，兩側及后部安裝卷簾門。整個泵房為全金屬結構，泵房?jī)?nèi)安裝有高壓水泵、進、出水、注水管路和部分消防器材。

7. 附件

   車輛后部安裝供操作人員上下的爬梯及登頂扶手等相關附件。

8. 操作使用說明

   本手冊對于操作湖北江南專用特種汽車有限公司生產的系列供水車以及對設備如何進行維護，保養作了詳盡的說明。

   為了確保用戶能使用好供水車，我們希望用戶能夠按照操作手冊中的要求進行操作并且及時有效地對車進行各項保養。

在您操作供水車之前，請仔細閱讀這本操作手冊。

9. 附加電器系統

附加電器系主要由以下幾個部分組成：

(1)水泵測速器、電子液位器；

1、轉速表 2、壓力表   3、液位計  4、電源開關

各儀表主要功能如下：

(2)  轉速表：用來指示泵轉動軸的轉速（2.5級）；

 (3)  壓力表：用來指示泵出水壓力（2.5級）。

 (4)  液位計：用來指示容罐內的液位高低；

四、消防車安全保護注意事項

所有消防隊員在操作時應熟練掌握操作程序：請不要讓兒童靠近消防車；請注意閱讀底盤操作手冊。

消防車所處環境應符合地方的安全管理?xiàng)l例，確保消防車隨時處于備戰狀態。

當在操作系統時，讓消防車發動機空轉一會，在沒有良好的通風情況下，不要在一個封閉的空間內啟動發動機，消防車排出的尾氣是很危險的。

在車維修保養時應關閉發動機，當您工作時，給車加潤滑油時，或在檢查底盤時，請拔下車鑰匙。請不要站在重物或者外延伸裝置下，否則可能會引起人身傷害。

只是車在拉上手制動及變速箱在空檔位置時，駕駛員方可離開駕駛室。

為確保制動系統操作安全，請?jiān)谙儡?chē)氣壓達到底盤說明所需要求后再駕駛消防車，否則會造成人員傷害。

下坡時反復使用制動系統的腳踏剎車會降低氣壓，由此可能會產生危險。

幾乎所有的消防車重心都比較高，實際負載幾乎等于總重量，所以在操作中請多加小心。

在消防車駛?cè)牖蛘唠x開路面時請謹慎駕駛，應避免車快速駛過障礙物，當車行駛在坡面上時，坡上側車身變輕，可能會有翻車危險，應小心駕駛，下坡和轉彎時不能太快。

在一般的制動中決不能使用手制動，以為這樣車輪會抱死，車會嚴重打滑。

請保證駕駛室清潔，不要在駕駛室內放工具或其他雜物，以為這些東西有可能滑道腳制動踏板下或當翻轉駕駛室時碰壞駕駛室的玻璃。

燃油是易燃易爆品，使用燃油時要使燃料遠離明火，并把滅火器放在手方便拿取的位置。

一旦發動機超出非正常溫度時，不要使用燃油系統，否側燃油會被發動機點燃，在使用燃油時嚴禁吸煙，違背此規程會導致人員傷害。

當汽車工作時注意身體不要碰到排氣管及回氣管，因?yàn)檐?chē)輛工作時，這些管會很熱足以對人體造成嚴重燙傷，違背此規程會導致人員傷害。

當散熱風扇工作時，請不要把手伸進去，違背此規程會導致人員傷害。

不要用手觸摸旋轉部位，應與旋轉設備保持一定的距離。

當汽車工作時冷卻系統會變熱，在其未冷卻下來之前請不要?jiǎng)永鋮s系統的部件，逆時針轉動水箱蓋，稍后等壓力從冷卻裝置中釋放出來后，再逆時針?lè)较蜣D(zhuǎn)向水箱蓋至擰下來為止。

注意不要使蓄電瓶正負極短路，再其附近禁止吸煙和明火，因?yàn)樾铍娖靠赡軙?huì)因火花引起爆炸，請記住永遠要先斷開蓄電池負極地線，而且最后連接負線以防產生火花，爆炸，蓄電池溶液也會損傷皮膚及眼睛，違背此規程會導致人員傷害。

車在駕駛時請系安全帶。

僅僅是一般的固定扎帶不能完全固定儀表/存儲單元及各種器材，應定期檢查一下儲物箱/泵室內各種設備及工具的固定是否牢靠，特別是在每次用完這些設備以后。

應避免以下操作：

當水流經軟管或水管的水突然中斷時，水流波就像一個水錘。水錘發出叮當?shù)那脫袈?，就像錘子敲打鐵管，水流突然停止導致動力方向發生變化，而且水的能量瞬時增加幾倍，而這急增的壓力可能會嚴重?fù)p壞水罐，水管及吸水泵，所以應避免這種操作。

水炮，水槍及高壓水槍只用來救火，千萬不要把他對準別人，否則會傷害他人。

當操作設備之前，經常檢查一下設備是否正常，應使用帶保護裝置的設備。

水能導電，注意與電導體保持一定的距離，以防水溢出后引起危險，一些物質與水混合后可能會增加其容積或重量，因?yàn)橛行┪镔|(zhì)與水混合后會發生化學反應，所以要避免這些物質與水接觸。

當在進行水罐檢查時，應確保安全，應保證通風良好。

我們?cè)俅翁嵝涯⒁庠诠摅w工作人員的安全。

以為罐頂與罐體是一體的，請千萬不要在罐頂穿孔。（車頂就是罐頂）

水槍噴出的水與電導體間的最短距離：直流水或開花流是4米，扇形水流為5米，在于有爆炸危險的區域請勿操作消防車。

不要把車停放在高壓線附近或高壓線下。

在車頂時請小心，注意安全！注意電源線！

車頂距電線最下距離：1千伏以上            1米

                    1千伏-110千伏        3米

                    110千伏-220千伏      4米

                    220千伏-380千伏      5米

五、水泵的操作方法

為了快速完成滅火任務，操作人員必須正確、熟練地掌握消防泵的操作方法。

1、 前的準備工作

⑴ 首先按駐車要求將車停穩，按需要接好水帶、水槍。

⑵ 必須關閉泵上所有的放余水開關；

警告：

l 在泵操作前必須檢查變速箱油位，不足時必須添加油。否則責任自負!

l 啟動水泵時，必須先緩慢踩下離合器，啟動取力器，讓水泵旋轉起來，然后再慢慢松開離合器。

2、 水泵操作方法

⑴ 將車輛停好并拉緊手剎，使車輛處于空擋狀態；

⑵ 車輛墊塊放于輪胎底部，防止車輛工作時滑動；

⑶ 啟動汽車發動機，車輛處于怠速運行狀態；

⑷ 將相應的水管鋪設好，連接高壓水槍?zhuān)⒋蜷_(kāi)相應的高壓閥門；

⑸ 打開駕駛室電源總開關，在泵室中部打開電源開關；

⑹ 踩下汽車離合踏板，扳動取力器開關，啟動取力器；

⑺ 松開汽車離合踏板，啟動高壓遠程供水系統；

⑻ 滅火工作開始，旋轉遠程油門，調至需要的流量、壓力和射程；

⑼ 滅火工作結束后，及時將遠程油門旋轉歸零，發動機處于怠速運行狀態；

⑽ 踩下汽車離合踏板，扳動取力器開關復位；

⑾ 鎖上卷盤離合，扳動卷盤控制手柄，按卷盤轉動方向收卷水管；

⑿ 收卷水管后，先松開卷盤控制手柄，再松開卷盤離合。

⒀ 關閉所有放余水閥及其它閥門，關閉電源，將車輛恢復到初始狀態。

注意：尤其是冬天，滅火作業結束后，必須將管道內的余水全部放完，否則將可能導致管道凍裂和相關電氣元件的損壞。

六、其它消防裝置使用簡介

1．水炮的操作

首先按供水、出水的操作程序至泵內水有一定的壓力，將炮瞄準火場并調整好角度，打開炮下面閥門即可。使用時，還可根據具體情況的需要。通過調節炮口的手柄來實現噴出水柱、開花、水霧等。

七、使用消防車注意事項

1. 取力器在切入或脫離時應注意離合器是否徹底分離，發動機的轉速很低，以便順嚙合或脫離，避免折齒或折斷撥叉等故障發生。

2. 啟動取力器后，工作人員不得攀爬水泵護蓋；

3. 滅火工作時，注意水位表水量，及時補充水量，避免水泵吸空；

4.調節遠程油門，不得用力過猛；

5.高壓遠程供水系統不允許超壓超負荷工作，更不允許無水空轉；

6.轉速表轉速?lài)?yán)禁超過1000轉作業；

7.高壓遠程系統停止前應逐步減少工作壓力，以便再次啟動；

8.工作時出現漏油、水泵不轉動、異常響動等故障及時聯系售后服務。

每日檢查

為了保證消防車能始終保持良好的戰備狀況，要求駕駛員和操作人員每天認真檢查車輛的完好情況，以便及時發現隱患，排除故障。

1. 底盤部分請遵照底盤使用手冊的有關章節檢查；

2. 檢查水泵、取力器、傳動軸有無異常響聲，各轉動部位潤滑是否正常，有無松動或磨損；

3. 各種器材接口內的密封情況是否良好；

4. 取力器、水泵內油的情況是否正常，有無變質和缺少。各部位有進無滲漏現象；

5. 炮的各轉動部位是否靈活，潤滑是否正常，有無滲漏現象；

6. 檢查整理各類器材及附件，保持清潔、干燥、完好。

八、維護和保養

   底盤部分請遵照底盤使用手冊中的有關章節進行保養。

1. 乘員室

    要經常檢查各類電器、開關、保險等是否完好、齊全，保險絲的規格是否符合規定，各類開關是否靈活有效，否則應對其進行維修、保養或更換。

2. 容罐

容罐由于長年處于滿載滅火劑的狀態，滅火劑的浸泡對容罐有一定的腐蝕，因此，應經?；蚨ㄆ趯?duì)容罐進行檢查，一旦發現有銹蝕現象，應及時采取有效的防腐處理措施，防止銹

蝕點擴大。常用的處理方法是將銹蝕的部位清理干凈，經充分干燥后，涂復環氧樹脂漆。

    其他與容罐相關的各閥門、管路也應定期檢查，發現問題及時處理。

3. 器材箱

    要經常檢查器材箱內是否有積水，簾式門啟閉是否靈活，有無變形或損壞，門邊滑槽內是否缺油，必要時加注潤滑脂。器材是否齊全、干燥、完好，各接口的密封橡膠圈是否齊全、有無損壞，必要時補充或更換。檢查各器材固定是否牢靠。

4. 泵房

    泵房?jī)?nèi)的設施是否齊全、完好，是否有積水、油污，如有則應清理干凈，同時應檢查積水和油污是否是由消防系統的泄漏造成，以便及早發現問題，便于修復。

5. 取力器、傳動軸

    檢查取力器的油位和油質是否正常，必要時予以補充或更換；取力器的運轉是否正常，有無異常響動，掛檔和分離是否順當，有無阻滯或自動脫檔現象，必要時對其進行拆檢和維修；泵傳動軸有無異常響聲，檢查各緊固件是否有松動或缺損現象；各十字節和花鍵軸等轉動、滑動部位加注潤滑脂（黃油）。

6. 水泵

    水泵是供水車的心臟部分，水泵的維護保養直接影響到滅火作戰的效果，因此要求在每日檢查時能夠及時發現問題，排除故障。關于維護保養的內容主要有以下幾個方面：

    a．水泵每工作3-6小時，各轉動部位要加注潤滑脂一次；

    b．水泵的進出水口螺紋上涂上潤滑脂，蓋好悶蓋；

    c．水泵的其它維護與保養見其使用維護說明書。

7. 水炮及其管路

    每次使用后，都需要對水炮及其管路進行檢查，主要檢查各緊固件、接口、轉動部位，發現問題及時處理。并經?；蚨ㄆ趯?duì)各轉動部位加注潤滑脂。

8. 附加電器、儀表

警燈、警報器系統、器材箱燈、泵房燈、電磁閥、液位指示器和數字式轉速表及各儀表、開關等是否能正常工作，如有故障則應及時排除，以免影響使用；各部分電器線路的保險絲規格是否符合規定的要求，有無加大規格或有銅絲代替的情況，如有則應查明原因排除。

九、水泵系統常見故障的排除

十、隨車攜帶技術文件

l 消防車使用說明書

l 消防車合格證

l 消防車器材配置表

l 汽車底盤使用說明書

l 汽車底盤合格證

l 高壓泵使用說明書

l 質量保修卡

   附表：常用潤滑劑

    常用潤滑劑主要有以下幾類：

    1.  取力器用油：取力器應加注與原車變速箱相同牌號的潤滑油，加注的數量至油從取力器的側面油孔溢出即可。

    2.  水泵齒輪箱用油：

  牌號及數量：按水泵使用說明書

 3.  其它部位：水泵、傳動軸等用黃油槍加注鋰基脂潤滑。
